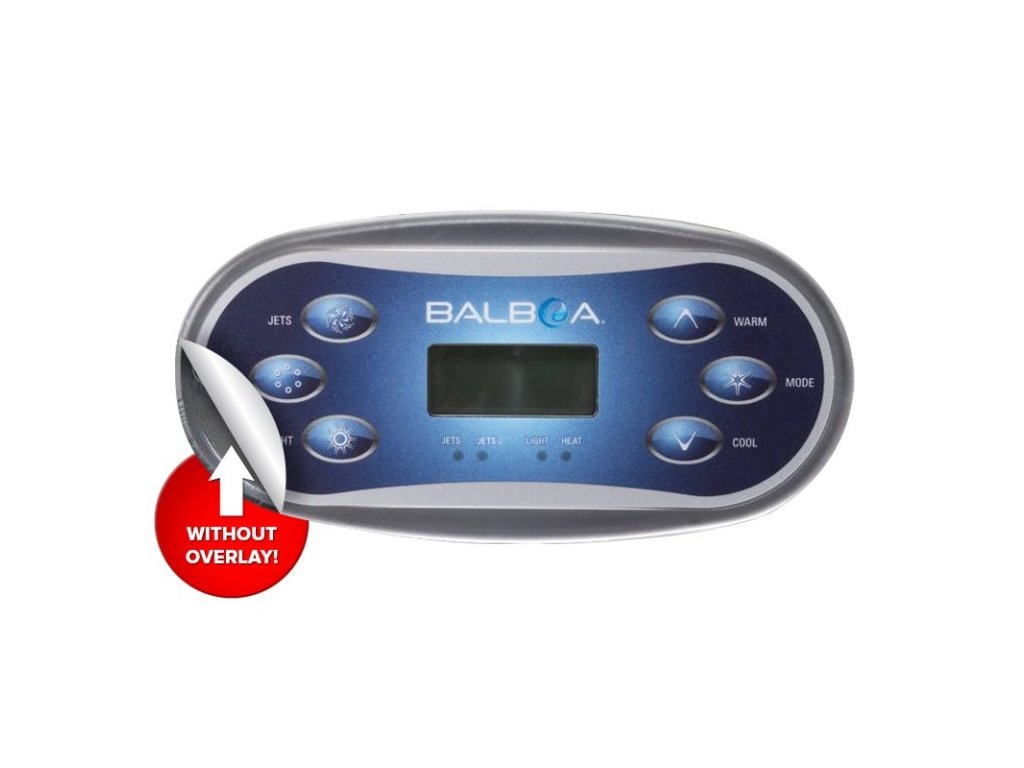

Balboa VL620S 55582-02 – Bedienfeld mit sechs Tasten für VS- und GS-Systeme
Balboa VL620S 55582-02 ist ein Topside-Bedienfeld mit LCD-Anzeige für ausgewählte Balboa-VS- und GS-Steuerungen. Es ermöglicht die Bedienung von zwei Massagepumpen, Beleuchtung, Wassertemperatur und unterstützten Betriebsmodi.
Beschreibung des VL620S
Das Balboa VL620S ist für Whirlpools mit einer kompatiblen Balboa-VS- oder GS-Steuerung vorgesehen. Zwei separate Jets-Tasten ermöglichen die direkte Bedienung von zwei Massagepumpen oder zwei unterstützten Pumpenkreisen.
Die LCD-Anzeige zeigt die aktuelle oder eingestellte Wassertemperatur, den Betriebszustand angeschlossener Geräte und Diagnosemeldungen der Steuerung an.
Warm und Cool dienen zur Temperatureinstellung. Mit Mode können die durch die Steuerung unterstützten Betriebs- oder Temperaturmodi gewechselt werden.
Tastenfunktionen
Gerätesteuerung
- Jets 1: erste Massagepumpe,
- Jets 2: zweite Massagepumpe,
- Light: Whirlpoolbeleuchtung.
Temperatur und Modus
- Warm: Solltemperatur erhöhen,
- Cool: Solltemperatur senken,
- Mode: unterstützten Betriebsmodus ändern.
Technische Daten
| Hersteller | Balboa Water Group |
|---|---|
| Modell | VL620S |
| Artikelnummer | 55582-02 |
| Produkttyp | Topside-Bedienfeld ohne grafisches Overlay |
| Anzeige | Digitale LCD-Anzeige |
| Anzahl der Tasten | 6 |
| Tastenbelegung | Jets 1 / Jets 2 / Light / Warm / Mode / Cool |
| Abmessungen | 181 × 89 mm |
| Anschluss | 4-poliger Mate-N-Lok-Stecker |
| Anschlusskabel | Im Lieferumfang enthalten |
| Grafisches Overlay | Nicht enthalten |
| Separates Overlay verfügbar | Nein |
| LED-Anzeigen | Nein |
Kompatible Steuerungen
Das VL620S 55582-02 ist für ausgewählte Balboa-VS- und GS-Systeme der Konfigurationen 503, 504 und 514SZ vorgesehen.
Wichtige Hinweise zur Ausführung ohne Overlay
- Das Bedienfeld wird ohne beschriftete Tastenfolie geliefert.
- Ein passendes separates Overlay ist nicht erhältlich.
- Das Panel besitzt keine LED-Anzeigen über den Tasten.
- Vor dem Austausch müssen alle sechs Tastenfunktionen verglichen werden.
- Für ein Luftgebläse wird eine andere Bedienfeldversion benötigt.
- Diese Ausführung ist für zwei Jets-Tasten vorgesehen.
Kompatibilität prüfen
Nicht sicher, ob dieses Panel passt?
Senden Sie Fotos der Vorderseite, des rückseitigen Typenschildes, des Steckers und des Typenschildes der Steuerung.
Benötigt werden außerdem die vollständige Systembezeichnung und die Information, ob zwei Massagepumpen separat gesteuert werden.
Montage und Sicherheit
- Whirlpool vollständig vom Stromnetz trennen.
- Altes Bedienfeld vorsichtig ausbauen.
- Kleber-, Silikon- und Dichtungsreste entfernen.
- Montagefläche reinigen, trocknen und entfetten.
- Abmessungen und Montageöffnung vor dem Einbau vergleichen.
- Bedienfeld sorgfältig gegen Wasser abdichten.
- Kabel nicht knicken, ziehen oder über scharfe Kanten führen.
- Vierpoligen Stecker nur korrekt ausgerichtet anschließen.
- Nach der Montage Anzeige und alle sechs Tasten testen.
- Die Thermoabdeckung darf nicht auf das Bedienfeld drücken.
- Die Installation muss durch einen qualifizierten Fachmann erfolgen.
Häufig gestellte Fragen
Ist das grafische Overlay enthalten?
Nein. Das Panel 55582-02 wird ohne grafisches Overlay geliefert.
Kann ein separates Overlay bestellt werden?
Nein. Für diese Ausführung ist kein passendes separates Overlay erhältlich.
Wie viele Tasten besitzt das Panel?
Sechs: Jets 1, Jets 2, Light, Warm, Mode und Cool.
Ist es für zwei Massagepumpen geeignet?
Ja, es besitzt separate Tasten für Jets 1 und Jets 2.
Steuert es ein Luftgebläse?
Nein. Diese Ausführung besitzt anstelle einer Blower-Taste eine Jets-2-Taste.
Wie groß ist das Bedienfeld?
181 × 89 mm.
Welchen Anschluss verwendet es?
Einen vierpoligen Mate-N-Lok-Stecker.
Ist das Anschlusskabel enthalten?
Ja.
Besitzt das Panel LED-Anzeigen?
Nein.
Ist es mit VS503 kompatibel?
Ja, sofern Software und Gerätekonfiguration übereinstimmen.
Ist es mit GS514SZ kompatibel?
Ja, bei entsprechender Konfiguration.
Funktioniert es mit BP-Systemen?
Nein. BP-Systeme verwenden TP- oder SpaTouch-Bedienfelder.
