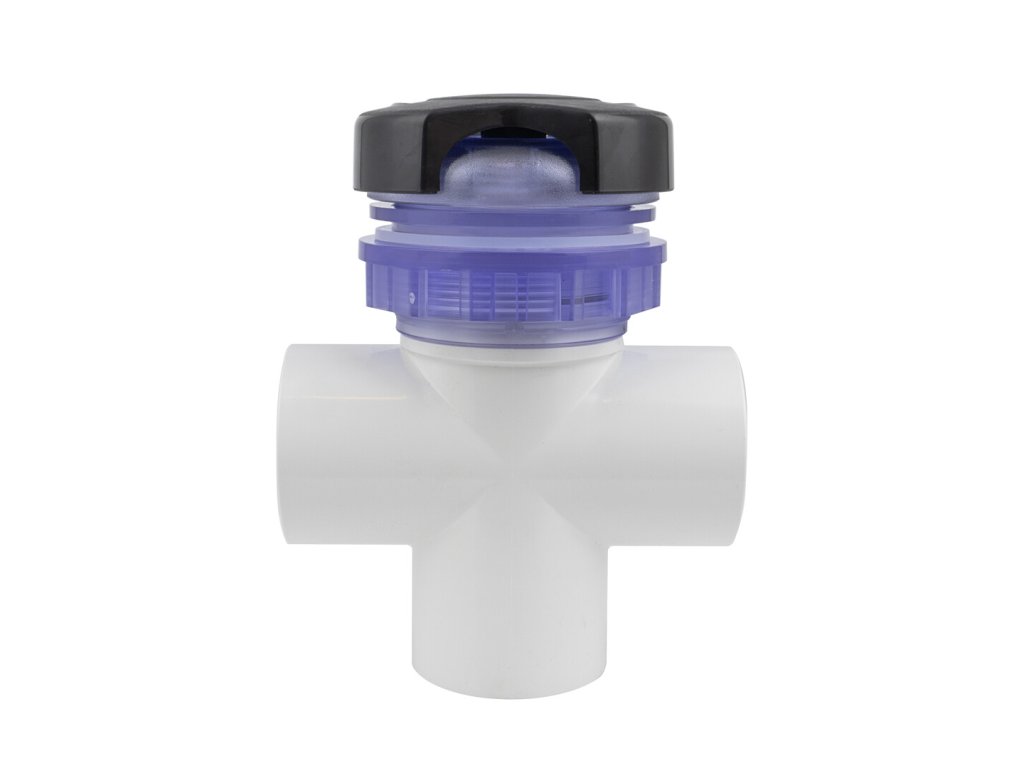

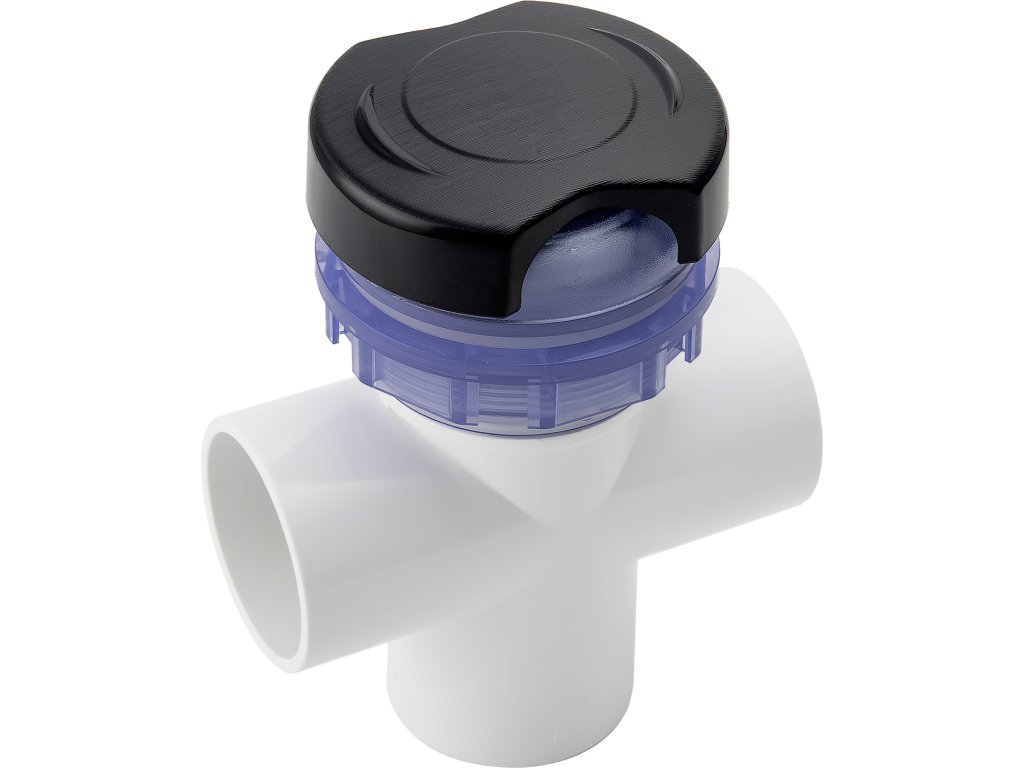

Trojcestný T-přepínací ventil na vodní masáž (divertor, 2")
Popis produktu
Trojcestný T-diverter slouží k přesměrování a regulaci průtoku vody mezi třemi okruhy ve vířivce. Umožňuje buď posílit jeden okruh, nebo sdílet průtok mezi více zónami. Montuje se shora do panelu, dodává se s těsněním a maticí. Kompatibilní se standardním 2" potrubím.
Vlastnosti
-
Plynulé přepínání tří směrů (selektivní/rovnoměrné).
-
Ovládání z horní strany skeletu.
-
Robustní konstrukce do SPA prostředí.
-
Standardní hydraulika 2".
Rozměry (dle výkresu)
-
Průměr čelní (viditelné) části: 102 mm
-
Průměr osazení pod krytkou: Ø 79,5 mm (doporučený vrtaný otvor ~80 mm)
-
Celková výška sestavy: 191 mm
-
Výška tělesa T-kusu: 155 mm
-
Vzdálenost středu výstupní větve od osy: 68,5 mm
-
Půdorysný rozměr T-kusu (š × h): 150 × 105 mm
-
Délka spodní větve (od osy): 68,5 mm
Připojení: 2" potrubí (typické pro vířivky).
Instalace (doporučení)
- Vyříznout otvor Ø ~80 mm, usadit s těsněním a dotáhnout maticí
- Připojit tři větve 2" dle schématu okruhů.
- Provést tlakovou zkoušku. Doporučena montáž odborným technikem.
Obsah balení
- Trojcestný T-přepínací ventil (divertor)
-
Těsnění pod přírubu
-
Upevňovací matice
Potřebujete i náhradní vnitřní klapku nebo podsvícený ovladač? Napište, doporučím kompatibilní díly.
